汽蚀余量NPSH

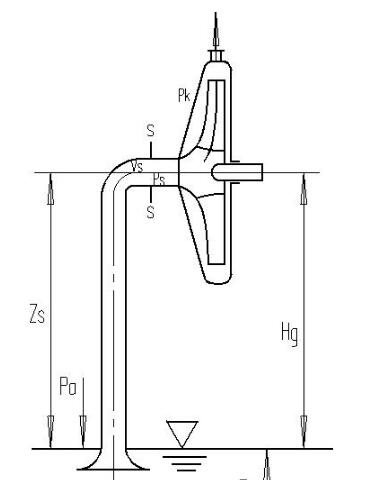

a.泵必须汽蚀余量(NPSHR):表示从泵进口到最低压力点 (Pk)间液体流动过程中的压力降,也就是使泵不汽蚀在泵进口处单位重量液体所具有的超过气化压力的富余能量。(NPSHR由实验得出)单位:m。
b.装置汽蚀余量( NPSHA):表示泵进口处单位重量的液体超过气化压力的富余能量(泵装好后,NPSHA可计算出)。
NPSHA=Pa/γ-Pv/γ±Hg-hc
Pv: 汽化压力(m)
Pa: 大气压力(m)
hc: 泵的吸入损失(m)
γ:液体重度(kg/m3)
Hg: 泵的安装高度 (m)
Hg:为正(倒灌)Hg为负(吸上)
c.汽化压力(Pv/r)
液体在一定温度下大量汽化时的临
界压力,或称饱和蒸汽压。(水在20℃时,Pv=0.0238kg/cm2,即0.238m)
d.NPSHR的物理意义
Ⅰ) 液体流入泵后,未被叶轮增加能量前,压力能头降低的那部分数值,它是因流速变化和水力损失引起的,影响它的主要因素是泵吸入室的几何形状和流速,而与吸入管路系统,液体的性质等参数无关,它只与泵的结构有关,确切的说,它只与叶轮的形状及进、出口形状有关。
Ⅱ) NPSHR和NPSHA是两个性质不同的参数,NPSHR由泵本身的特性决定,是表示泵本身抗汽蚀性能的参数,NPSHR越大,泵的汽蚀性能越差,反之,越好。而NPSHA是由外界的吸入装置特性决定的。
Ⅲ)泵产生汽蚀的界限NPSHA=NPSHR
NPSHA=NPSHR 对应(Pk=Pv ) 泵开始汽蚀
NPSHA
NPSHA>NPSHR 对应(Pk>Pv ) 泵无汽蚀
Pk—叶轮叶片某部位的最低压力
