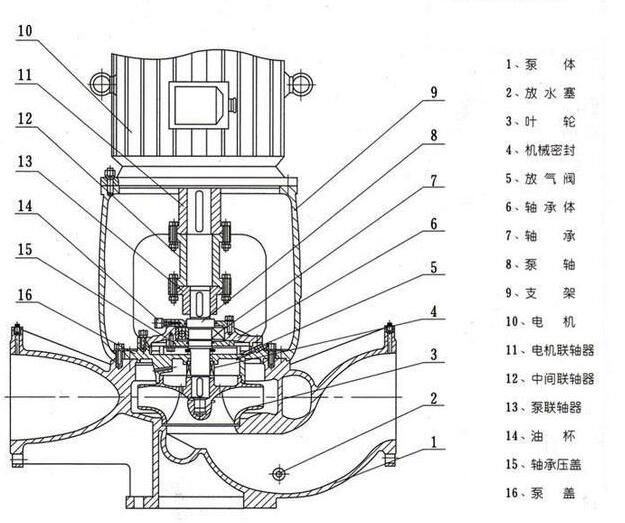

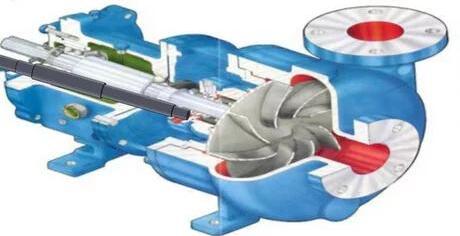

离心泵的基本构造基本都是由以下全部或者部分部件组成的,分别是:叶轮,泵体,泵盖,挡水圈,泵轴,轴承,密封环,填料函(机械轴封),轴向力平衡装置等,如图所示,结合实验原理,叶片相当于木棒,泵壳相当于水桶,人力则为电动机的电力所代替。

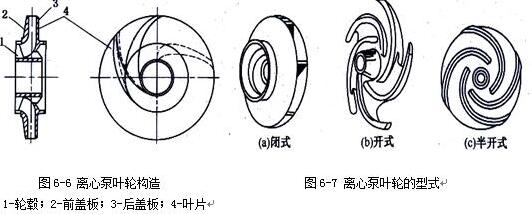

????1、 叶轮是离心泵的核心部分,它转速高输出力大,叶轮分类如下图示

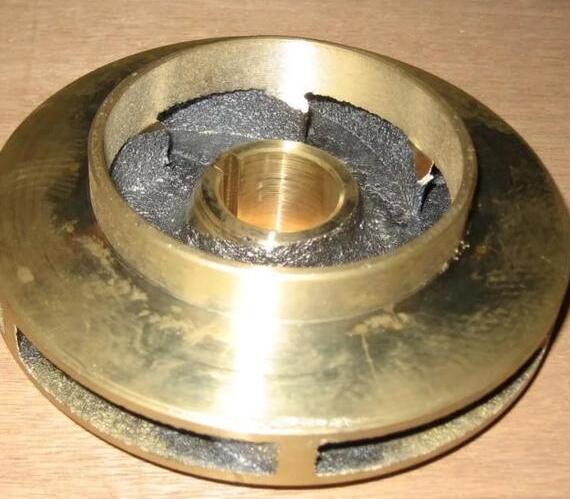

下图为闭式叶轮实物图:
下图为半开式样叶轮:

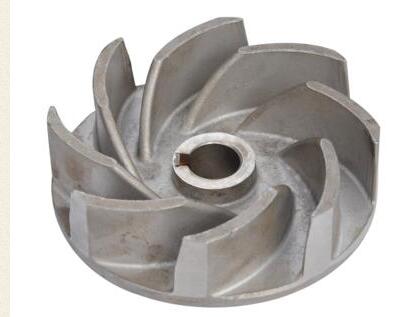

下图为开式叶轮实物图:
2、 泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。

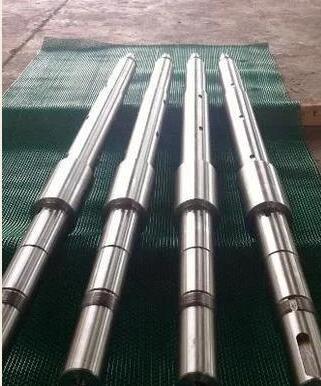

3.泵轴的作用是借联轴器和电动机相连接,将电动机的转矩传给叶轮,所以它是传递机械能的主要部件
4、 密封环又称减漏环。

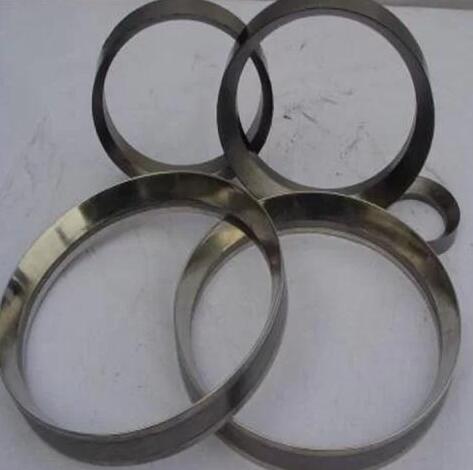

下图为密封环实物图:

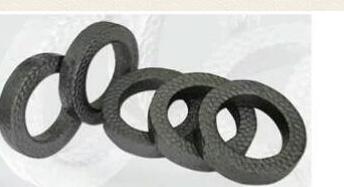

5、 填料密封或者机械轴封
填料密封结构简单、价格便宜、维修方便。但泄漏量大、功耗损失大。因此填料密封用于输送一般介质,如水等;一般不适用于石油及化工介质,特别是不能用在贵重、易爆和有毒介质中。
机械密封(也称端面密封)的密封效果好,泄漏量很小,寿命长,但价格贵,加工安装维修保养比一般密封要求高。
?下图为机械密封?:
6、轴向力平衡装置,在离心泵运行过程中,由于液体是在低压下进入叶轮,而在高压下流出,使叶轮两侧所受压力不等,产生了指向入口方向的轴向推力,会引起转子发生轴向窜动,产生磨损和振动,因此应设置轴向推力轴承,以便平衡轴向力.
