简单的一张液压系统(液压泵站)动态图 让您不

发布时间:2019-07-25 20:56人气:

  液压系统的作用为通过改变压强增大作用力。一个完整的液压系统由五个部分组成,即动力元件、执行元件、控制元件、辅助元件(附件)和液压油。液压系统可分为两类:液压传动系统和液压控制系统。液压传动系统以传递动力和运动为主要功能。液压控制系统则要使液压系统输出满足特定的性能要求(特别是动态性能) ,通常所说的液压系统主要指液压传动系统。

  液压系统对于机械设备的作用,相当于心脏之于人的作用。凡是有机械设备的场合,大多都采用了液压技术,从民用到国防、由一般传动到精确度很高的控制系统,都有很广泛地应用。机械行业每天都会接触液压技术和液压系统,很多人对液压原理却一知半解,小编整理了一部分液压系统和液压阀的动画,让复杂工作原理看起来更加简单明了。

  一个完整的液压系统由五个部分组成,即动力元件、执行元件、控制元件、辅助元件(附件)和液压油。

  动力元件

  动力元件的作用是将原动机的机械能转换成液体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵、柱塞泵和螺杆泵。

  执行元件

  执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能,驱动负载作直线往复运动或回转运动。

  控制元件

  控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同,液压阀可分为压力控制阀、流量控制阀和方向控制阀。压力控制阀包括溢流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

  辅助元件

  辅助元件包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等。

  液压油

  液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类。

  液压系统主要分为传动系统和控制系统。液压传动系统的主要功用是传递动力和运动,输送液压油,液压油进入油缸的腔内,控制油缸活塞杆伸出或缩回来执行各种动作。

水泵

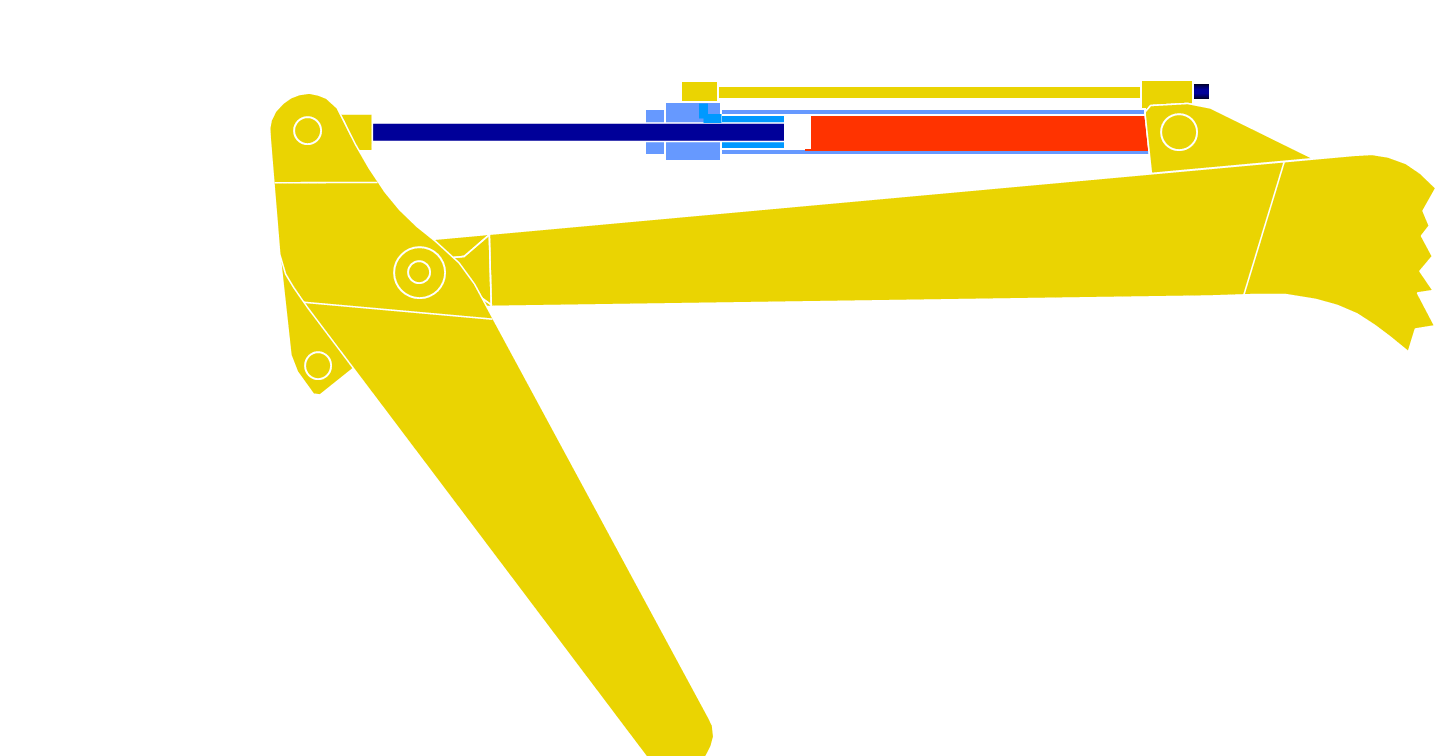

  上图:油缸右边部分带活塞杆为有杆腔,另外一边为无杆腔。当液压油进入无杆腔,活塞杆被推出;当液压油进入有杆腔,活塞杆被退回。

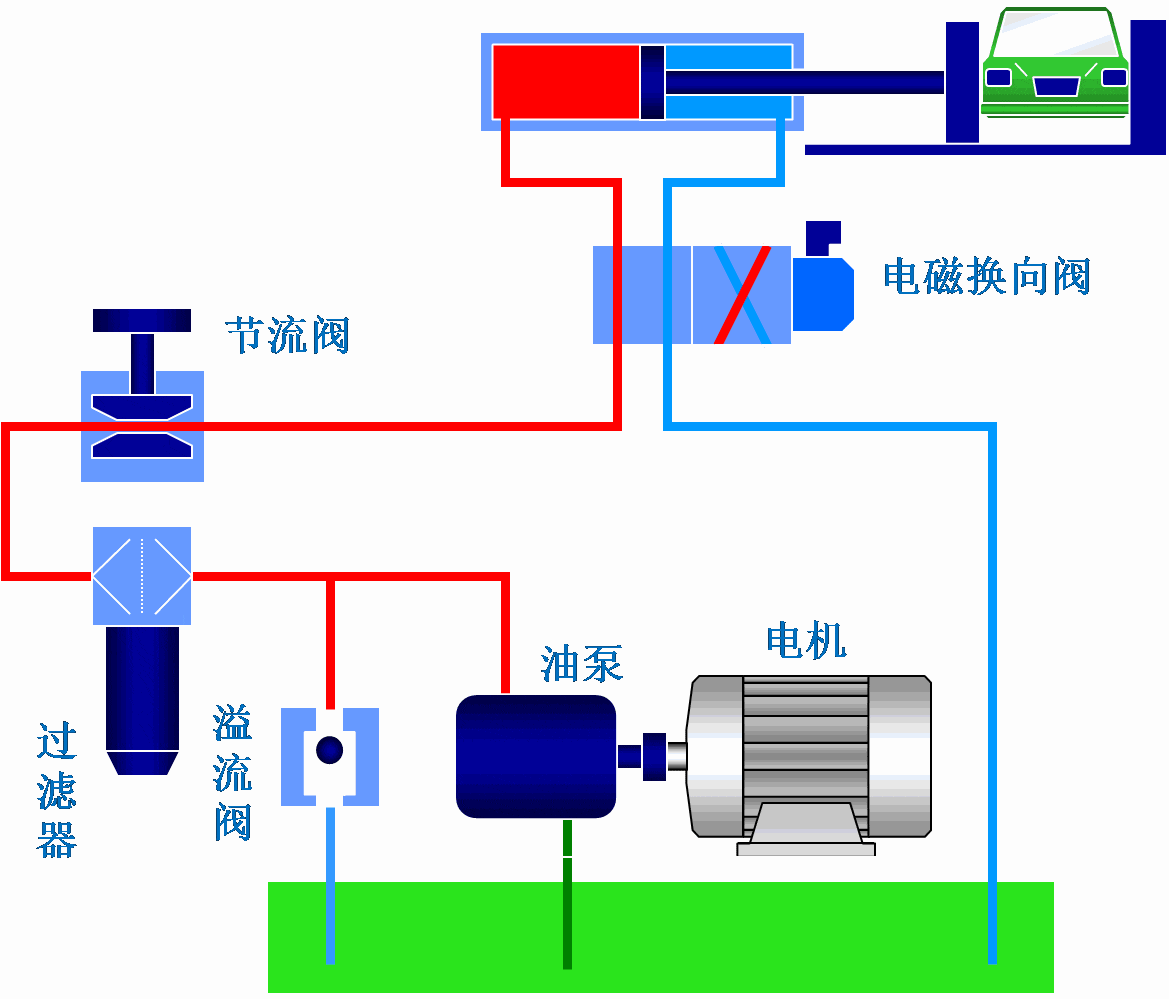

  上图:为最简单的一套液压系统(或称液压泵站),油泵电机等组成动力源把油输送到油缸中,而电磁阀起到换向的功能,使得油缸活塞杆伸出,或者缩回。
