求助要求接一个三相水泵 带工作指示灯 家里原来接的水泵由于各种原因经常烧坏 今天给你带来水泵接线图 希望你能看到 当然有需要的朋友也可以收藏一下

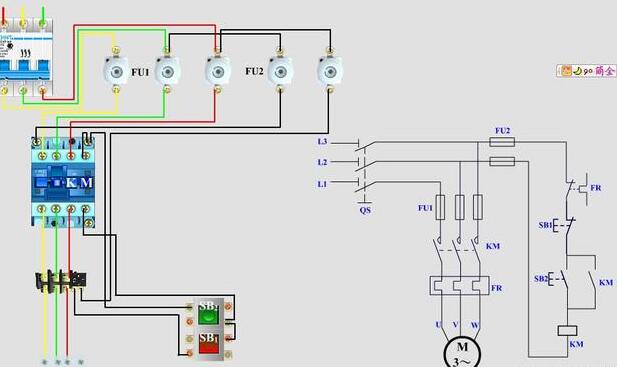

这张图开始是在网上找到的，不知道您发现了其中的问题了吗？
一是控制回路热继器的辅助点应该用常开触点，否则，无法启动;二是，热继电器符号为FR;三是控制回路无短路保护用的熔断器。浇地一般不用高低水位，防缺相，一般启动加一个JD—6电相综合保护器，控制电源380就可以了

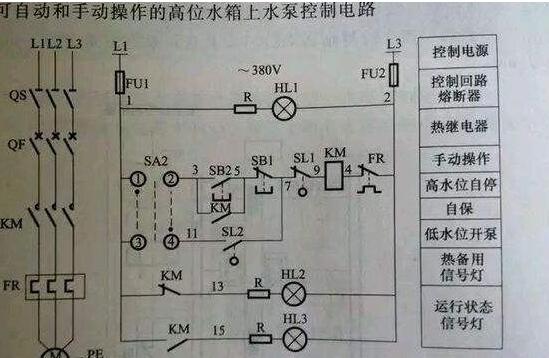

这种事正确详细的示意图，有什么不明白的你可以l联系在线客服 直到解决你的问题为止
